GH3128-GH128鎳基高溫合金
中國牌號： GH3128/GH128鎳基高溫合金
俄羅斯牌號：ЭИ435/XH78T
一、GH3128鎳基高溫合金概述：
GH3128是以鎢、鉬固溶強化并用硼、鈰、鋯強化晶界的鎳基合金，具有高的塑性，較高的持久蠕變強度以及良好的抗氧化性和沖壓、焊接等性能。其綜合性能優于GH3044和GH3536等同類鎳基固溶合金。適合制造在950℃下長期工作的航空發動機的燃燒室火焰筒、加力燃燒室殼體、調節片及其他高溫零、部件，主要產品為冷軋薄板，也可供應熱軋板、棒材、鍛件、絲材和管材。
1、GH3128 材料牌號：GH3128(GH128，紅星11號)
2、GH3128 相近牌號：
3、GH3128 材料的技術標準：
4、GH3128 化學成分：見表1-1。
表1-1                                                                  %

注：B、Ce、Zr按計算量加入。
5、GH3128 熱處理制度：交貨狀態固溶溫度為1140～1180℃，空冷。高溫性能經1200℃補充固溶處理后進行檢驗。
6、GH3128 品種規格和供應狀態：供應的冷軋薄板δ0.8～4.0mm、熱軋板δ4～14mm、冷拉焊絲d0.3～10mm。冷軋板和熱軋板于固溶和酸洗后供應；焊絲于冷拉、半硬或固溶和酸洗狀態供應。
7、GH3128 熔煉和鑄造工藝：非真空或真空感應爐加電渣重熔。
8、GH3128 應用概況與特殊要求：合金適用于制造在950℃以下工作的航空發動機燃燒室和加力燃燒室零部件，使用效果良好。
二、GH3128 物理及化學性能：
1、GH3128 熱性能：
(1)、GH3128(GH128)熔化溫度范圍：1340～1390℃[1]。
(2)、GH3128(GH128)熱導率：見表2-1。
表2-1[2]

(3)、GH3128 線膨脹系數：見表2-2。
(4)、GH3128 熱擴散率：見表2-3。
表2-2[2]

2、GH3128密度： ρ=8.81g/cm3[2]。
3、GH3128電性能：電性阻率表2-4。
4、GH3128磁性能： 合金無磁性。
表2-3[2]

表2-4[2]

5、GH3128化學性能：
(1)、GH3128抗氧化性能：合金在空氣介質中試驗100h后的氧化速率見表2-5。
表2-5[1]

(2)、耐腐蝕性能： 海洋性燃氣腐蝕性能見表2-6。
表2-6[3]

注：試驗條件是空氣與燃料之比為39：1，鹽氛濃度為106×10-6，燃料為0號柴油。
三、GH3128力學性能：GH3128標準規定的性能見表3-1。
表3-1

注：持久性能的初次檢驗按規范Ⅰ進行。按規范Ⅰ進行檢驗不合格時，允許按規范Ⅱ重新檢驗。
四、GH3128(GH128) 組織結構：
1、GH3128相變溫度：

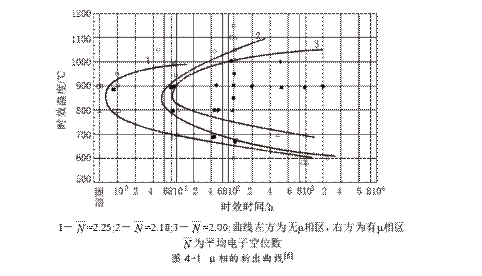

2、GH3128時間-溫度-組織轉變曲線：μ相的析出曲線見圖4-1。

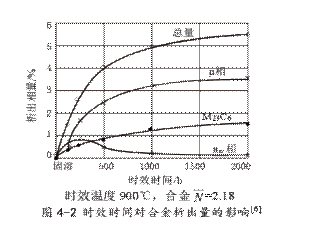

3、GH3128合金組織結構：合金在固溶狀態為單相奧氏體組織，含有少量細小均勻分布的TiN和M6C。在長期時效過程中析出M6C、μ、αw和M23C6相。μ相的析出溫度范圍是700～1050℃，最大析出量為3.49%。M23C6相在700～800℃時效后析出，析出量僅為0.14%。aw相是在900℃長期時效后發現的，200h達到析出高峰，其量為0.86%。斷續延長時效時間，板出量下降。時效時間對析出量的影響見圖4-2。

五、GH3128(GH128)工藝性能與要求：
1、鋼錠鍛造時裝爐溫度不高于700℃，終鍛溫度大于900℃。
2、該合金的晶粒度平均尺寸與鍛件的變形程度、終鍛溫度密切相關。
3、合金可以用氬弧焊、點焊、縫焊等方法焊接。
六、GH3128的品種規格與供應狀態：
1、品種分類：生產各種規格的GH3128無縫管、GH3128焊管、GH3128板材、GH3128棒材、GH3128鍛件、GH3128圓環、GH3128絲材及GH3128配套焊材。
2、交貨狀態：無縫管：固溶+酸白，長度可定尺；板材：固溶、酸洗、切邊；焊管：固溶酸白+RT%探傷，鍛件：退火+車光；棒材以鍛軋狀態、表面磨光或車光；帶材經冷軋、固溶軟態、去氧化皮交貨；絲材以固溶酸洗盤狀或直條狀、固溶直條細磨光狀態交貨。
