GH2035A是墨鉅以Fe-Ni-Cr基沉淀硬化型所研發的變形高溫合金，使用溫度在750°C以下。該合金是在GH2035合金的基礎上調整了碳、硼、鋁和鈦的含量，并改變了熱處理制度而發展成的。該合金除了具有原合金的優點外，還具有更高的強度、更好的組織穩定性和良好的熱加工性能。主要產品規格有熱軋和鍛制棒材、鍛件和環形件等。

       該合金已用于制造多種航空發動機的渦輪內外環和支承環等十多種零部件，現已投入批量生產。且合金長期時效后析出o'相，但長大速度很慢，且長大到一定長度后不再增長。700°C X l0000h和 750°CX4000h時效時，析出的o'相尺寸都在20um以下，對合金的性能影響較小。

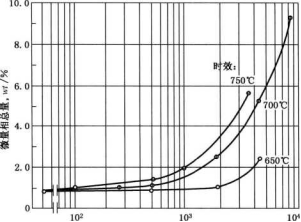

        GH2135A合金中的微量相的總數約占合金重量的0.4%? 0.8%，隨時效溫度和時間的變化量見圖可以參考下圖。

       典型組織上相的析出墨鉅得出結論，GH2135A合金標準熱處理狀態的組織由y基體、y'相、 M23C6型碳化物、M3B2型硼化物和TiC相組成，組織和析出相形貌見圖5-2。合金中w( y')約占合金的3%，尺寸7nm，化學組成為 Ni2.82Cr0.22Fe0.01Al0.27Ti0.63W0.05。在長期時效過程中y'數量略有增加，組成變化不大，隨時效時間延長和溫度升高，y'尺寸增大，但長大速度緩慢。 700°CX10000h時效時，尺寸為60nm。合金長期時效后析出o'相，但長大速度很慢，且長大到一定長度后不 再加長。700°C X10000h和750°C X4000h時效時，o'相尺寸都在20um以下，因此對性能影響較小！

       可以參考下列圖片示例：合金經標準熱處理后的組織和析出相形貌：(a)晶界 M23C6；(b) y'相；硝酸十鹽酸+甘油1：3：5，電解腐蝕后情況：
